Классификация и стандарты чистоты воздуха для чистых помещений

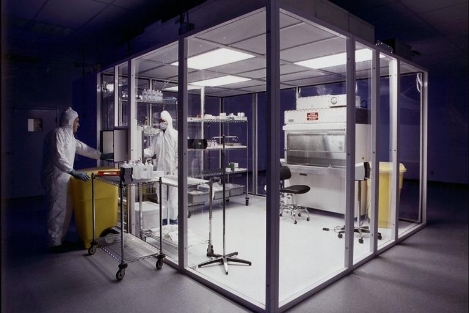

Чистая комната - это сложное техническое сооружение, в котором регулируется концентрация взвешенных в воздухе частиц пыли и поддерживается специфический микроклимат. Для определения уровня чистоты в таких помещениях используют понятие "класса чистоты", определяемого по количеству частиц в единице объема воздуха. Этот параметр, один из важнейших в классификации чистых комнат, регламентируется стандартами.

На практике широко применяется Федеральный стандарт США 209 "
Чистые комнаты и требования к рабочим станциям. Контролируемая окружающая среда", точнее, его последние ревизии - (1988г.) и 209Е (1992г.). Согласно стандарту 209D, класс чистоты определяется количеством частиц размерами более 0,5 мкм в одном кубическом футе воздуха. Последний вариант 209Е отличается тем, что в нем используются метрические единицы, а класс чистоты определяется как логарифм концентрации взвешенных частиц размерами более 0,5 мкм.

Таблица 1. Классы чистоты для чистой комнаты согласно стандартам 209D и 209Е

Класс

Концентрация взвешенных частиц

> 0,1 мкм

> 0,2 мкм

> 0,3 мкм

> 0,5 мкм

> 5 мкм

209Е

209D

м3

куб. фут

м3

куб. фут

м3

куб. фут

м3

куб. фут

м3

куб. фут

M1



350

9.91

75.7

2.14

30.9

0.875

10.0

0.283

-

-

M1.5

1

1240

35.0

265

7.50

106

3.00

35.3

1.00

-

-

M2



3500

99.1

757

21.4

309

8.75

100

2.83

-

-

M2.5

10

12400

350

2650

75.0

1060

30.0

353

10.0

-

-

МЗ



35000

991

7570

214

3090

87.5

1000

28.3

-

-

М3.5

100

-

-

26500

750

10600

300

3530

100

-

-

М4



-

-

75700

2 140

30900

875

10000

283

-

-

М4.5

1000

-

-

-

-

-

-

35300

1000

247

7

В некоторых странах существуют свои региональные стандарты, регламентирующие чистоту воздуха в помещениях, например в Великобритании - BS5295, Франции - AFNOR X44101, Германии VD 1.2083. Поэтому был разработан международный стандарт ISO 14644-1 "Классификация чистоты воздуха", определяющий 9 классов чистоты по концентрации взвешенных частиц.
В январе 1997г. в Европейском Союзе был введён новый класс для чистых помещений в фармацевтической промышленности - GMP (Good Manufacturing Practice).
Иногда, чтобы охарактеризовать уровень чистоты, говорят также о режимах очистки воздуха. В этом случае выделяют три категории: с жестким, средним и умеренным режимом. Взаимосвязь между некоторыми стандартами на чистые помещения приведена в таблице 2.

Таблица 2. Взаимосвязь между стандартами на чистые помещения

Страна

США

Великобритания

Германия

Франция

EU

ISO

Категория

Стандарт

209D

209E

BS5295

VD 1.2083

AFNOR X44101

GMP

14644-1



Дата издания

1988

1992

1989

1990

1972

1997

1997



1

M1.5

C

1

-

-

3

Жесткий

10

M2.5

D

2

-

-

4

Жесткий

100

M3.5

E или F

3

4000

A/B

5

Жесткий

1000

M4.5

G или H

4

-

-

6

Средний

10000

M5.5

J

5

400000

C

7

Средний

100000

M6.5

K

6

4000000

D

8

Умеренный

Таким образом, в воздухе чистой комнаты класса 100 может быть взвешено не более 100 частиц/куб.фут (2 - 4 частицы/литр). Для сравнения приведем такую цифру: каждую минуту человек создает около полутора миллионов частиц. Основными источниками являются волосы и одежда. Значительная часть загрязняющих частиц выделяется при дыхании. Поэтому все работы в чистой комнате должны выполняться в специальной одежде, изготовленной из специальной ткани. К персоналу чистой комнаты предъявляется ряд требований, связанных с их личной гигиеной: от запрета на использование косметики и ношение бороды до запрета на курение, поскольку курящие создают в полтора раза больше частиц, чем некурящие.

В потолке чистой комнаты обычно монтируются фильтровальные блоки "фильтр-вентилятор", такие как известные во всем мире вентиляционные фильтры
ENVIRCO Fan Filter Units MAC10.
Фильтры могут быть сгруппированы и присоединены к общему модулю приточной системы, либо могут устанавливаться по отдельности, с индивидуальными приточными воздуховодами. Такое размещение, напоминающее перевернутую букву "Т", которое образует ячеистую структуру под потолком чистого помещения. Установка фильтров непосредственно в потолке не дает возможности пыли скапливаться на каких-либо поверхностях, например, на стенках воздуховодов при течении воздуха от фильтра к чистой комнате. Кроме того, этим обеспечивается смешанное течение воздуха в комнате: воздух движется вертикально сверху вниз до высоты 0,6 - 0,9 м, а затем удаляется через установленные внизу настенные вытяжные решетки. Затем рециркуляционный воздух вновь проходит через фильтры и подается в помещение. Иногда для получения более жесткого режима очистки воздух удаляется через перфорацию в фальшполу в вытяжную камеру под полом, что обеспечивает однонаправленное течение воздуха. Однако такие решения имеют высокую стоимость и применяются на заводах по производству полупроводников.

Воздух, поступающий в комнату после очистки в фильтрах, практически не содержит взвешенных частиц. Подача воздуха в помещение имеет несколько целей. Во-первых, уменьшение концентрации пыли, возникающей вследствие пребывания людей и выполнения производственных процессов. Во-вторых, захват и унос загрязняющих частиц из помещения. Кроме того, нагнетание воздуха в чистую комнату создает перепад давлений ~10Па между комнатой и обдувочным шлюзом, что препятствует попаданию пылевых частиц в комнату при открытии/закрытии дверей в нее. Более высокое избыточное давление вызывает свистящий шум в щелях и затруднения при открывании дверей. Перепад давлений между обдувочным шлюзом и смежным помещением составляет ~5Па.

Сложные системы регулирования воздушного потока с помощью
контроллера предусматривают возможность индивидуальной регулировки каждого фильтроблока, регистрации энергопотребления, выдачи сигналов о неисправностях электродвигателей, регулирование групп фильтр-вентиляторов и изменение скорости вращения вентиляторов по времени суток.
